Nadstrešnica između kuće i susjeda

Jednostrešna čelična konstrukcija naslonjena na bočni zid kuće na 3,25 m, s padom prema susjedu. Sprijeda: ulazna vrata, stupić s interfonom, sekcijska garažna vrata i ograda od lima; ograda i prostor iznad vrata zatvoreni su istim limom. Nadstrešnica ide cijelom dužinom kuće. Model se okreće prstom ili mišem.

povuci · kotačić za zoom

Visina krova

Krov (panel odozgo)

Garažna vrata

Ograda i lim (isti)

tlocrt 5,52 × 7,80 m
visina uz kuću 3,25 m
visina na kraju krova 1,90 m
širina krova 5,02 m (50 cm od susjeda)
pad krova ≈ 15° (27 %)
garažna vrata 2,68 × 2,00 m

Pročelje s ulice, s mjerama

Isti raspored kao na tvojoj skici; nacrt prikazuje nižu varijantu krova (1,90 m na kraju). Mjere u metrima; širine vrata i stupića su procjena iz fotografija, točne treba izmjeriti na licu mjesta.

čelični stupovi i grede ograda, isti lim kao iznad vrata sekcijska garažna vrata ulazna vrata stupić + lim iznad vrata

Koji panel odozgo? — za Peru

Pad je oko 15°, a prostor je uzak i zasjenjen s obje strane. Sva tri panela idu na taj pad, ali se razlikuju u buci, svjetlu i kondenzaciji.

Sendvič panel preporuka

krovni, 3 rebra, 40 mm, antracit

tih na kiši i tuči
ne kaplje ispod (nema kondenzacije)
ljeti ne grije, izgleda najurednije

ispod je tamnije
skuplji od lima

Polikarbonat

saćasti, 16 mm, opal ili bronca

propušta svjetlo, pa prolaz nije mračan
lagan, jednostavna konstrukcija

prlja se i vidi se lišće odozgo
glasniji, s vremenom žuti

Trapezni lim

T-35, 0,5 mm, plastificiran

najjeftiniji i najbrži za postaviti

glasan na kiši
kondenzacija kaplje ispod (trebao bi filc)

Krov završava 50 cm prije susjeda, pa oluk ostaje na tvojoj strani. Vertikalu je najbolje odvesti straga u dvorište.

Dvije visine krova: niža (1,90 m na kraju, pad 15°) daje garažna vrata od samo 2,00 m, uz okov za nisku nadvisinu. Najviša (2,80 m na kraju, pad 5°) je najviše što ide: uz kuću krov ne može ići iznad 3,25 m zbog prozora od staklene opeke iznad, a 5° je najmanji pad za sendvič panel i polikarbonat. Tu garažna vrata mogu biti 2,50 m sa standardnim okovom, a ograda uz susjeda ostaje visoka 2,00 m. Trapezni lim na 5° nije preporučljiv. Dozvoljenu visinu uz među sa susjedom provjeri u općini.

Na čemu se temelji model

Dužina nadstrešnice: 7,80 m = dužina kuće (izmjereno)

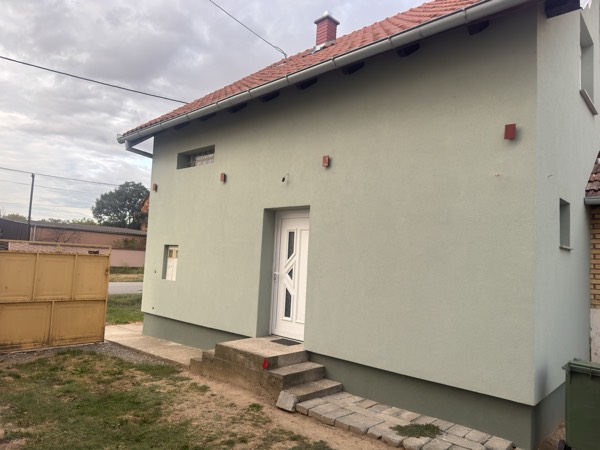

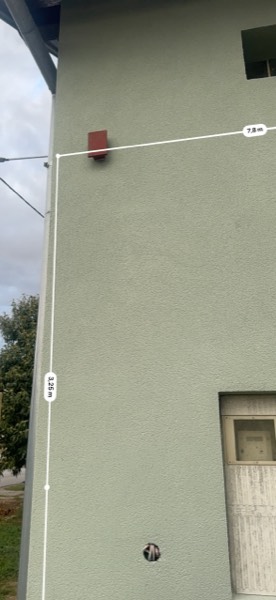

Visina sidrenja na zidu: 3,25 m (izmjereno)
Širina kuća → susjed: 5,52 m (izmjereno)
Visina na kraju krova: 1,90 m niža · 2,80 m najviša
Širina krova: 5,02 m (0,50 m od susjeda)
Stupovi: □100×100 mm, 5 kom
Rogovi: □60×120 mm, 7 kom
Ulazna vrata: 1,00 × 2,10 m
Garažna vrata: 2,68 × 2,00 / 2,50 m
Ograda: puna, lim do krova

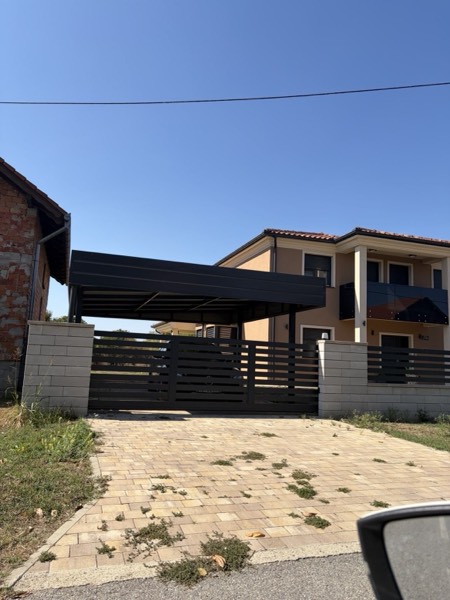

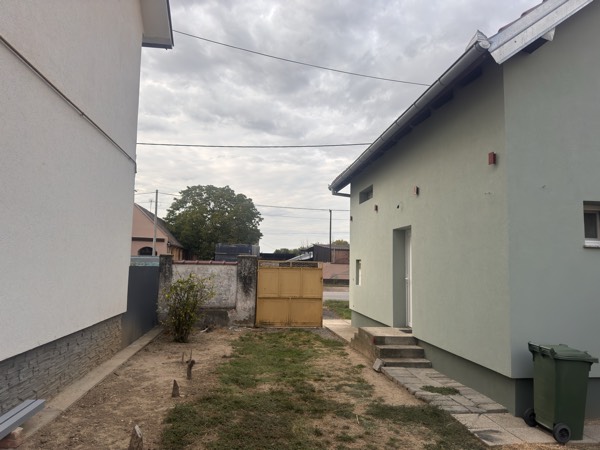

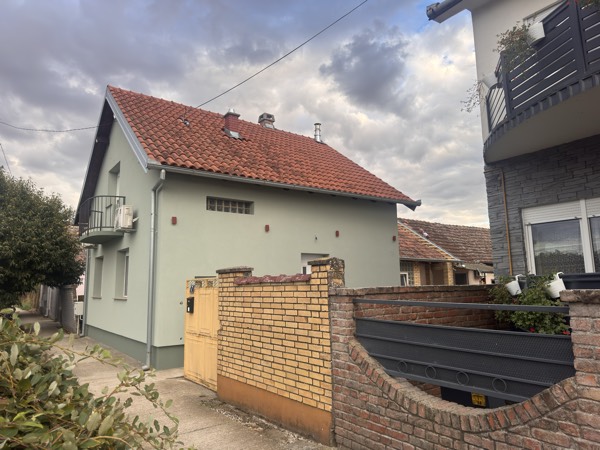

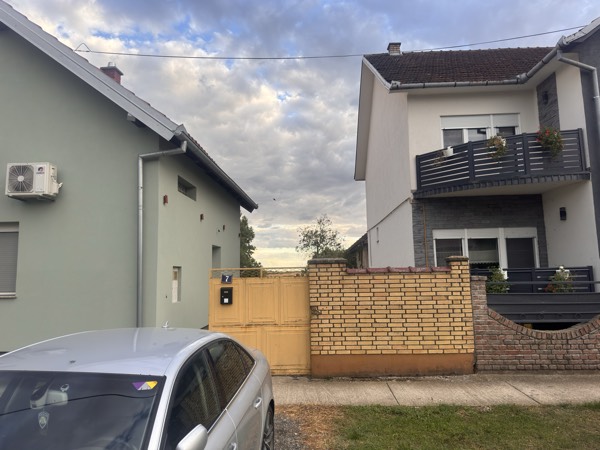

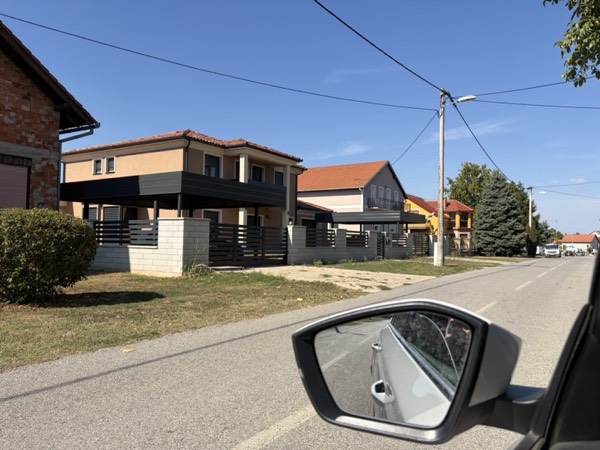

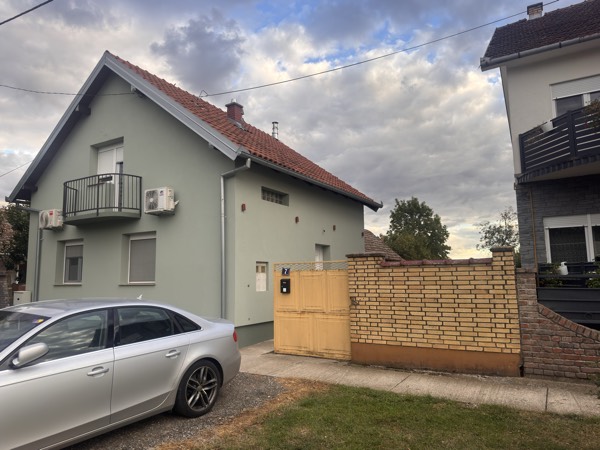

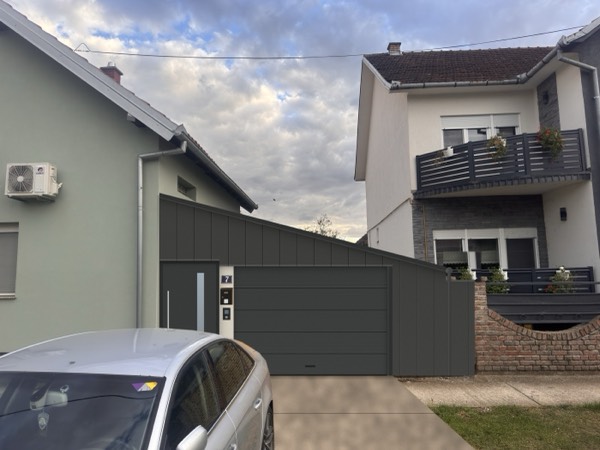

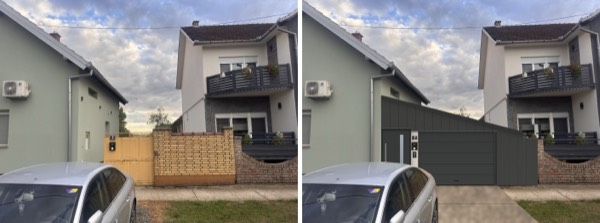

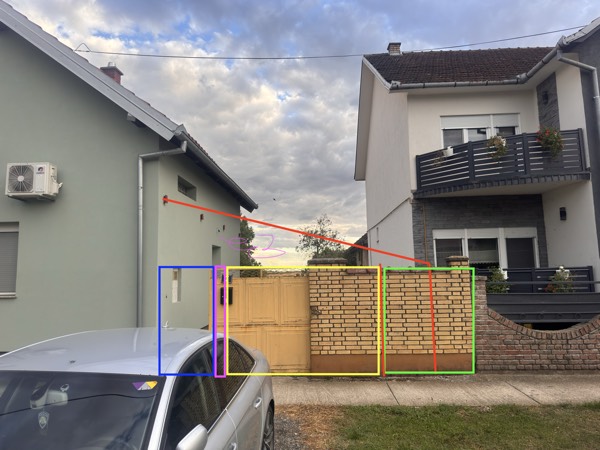

Sve slike iz mape

Fotografije, mjerenja, skica i fotomontaža. Klikni na sliku za uvećanje; strelice ← → listaju.
